INSTALAR DDWRT EN NANOSTATION, Manual para flashear ubiquiti nanostation NS2 y NS5 con dd-wrt.
Manual para flashear ubiquiti nanostation NS2 y NS5 con dd-wrt.
AVISO IMPORTANTE:
1.Instalar un firmware no oficial, anula la garantía del producto.
2.El firmware de dd-wrt requiere activación mediante un código tras instalarlo.Este código se puede obtener de tres maneras.
a) Solicitándolo a su distribuidor, enviándole previamente el product-key que indica dd-wrt tras la instalación.( Figura 5)
b) Comprando la licencia en dd-wrt en la sección de shop/tienda activación key 30,00-€
c) Escribiendo un correo al soporte de dd-wrt, solicitando una licencia particular-personal para uso privado.
Esta es gratuita y otorgan una por equipo y persona.
Siempre ha de facilitarse el número de producto (Product Key) que nos muestra nanostation tras la instalación, ya que van casadas con la dirección mac, y la llave de activación de uno no vale para otro dispositivo.
Para flashear el firmware debemos establecer conexión mediante cable de red plano. El flasheo se realiza vía tftp.
Para hacerlo vía web, tendríamos que quitar la cabecera del firmware con un editor hexadecimal, cosa que no trataremos aquí.
Entorno:
NS2 ubiquiti nanostation2, poe que viene en la caja y alimentador. Pc con tarjeta de red, Sistema operativo Windows o Linux y el programa TFTP. Un cable de red desde el pc hasta el poe, otro cable de red desde el poe al nanostation2 y el alimentador que se conecta al poe.
Es muy importante que se fijen bien en la imagen, para no conectar mal los cables.
DC cable de corriente que viene del alimentador.
POE cable de red que se conecta a nanostation.
LAN cable de red que se conecta al PC.

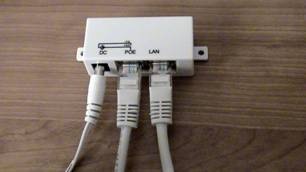

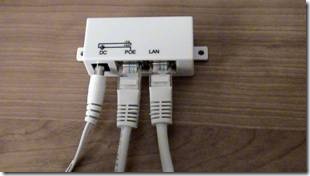

Figura1 conexión POE
Figura2 conexión nanostation.
Configuración pc
Durante el proceso de reseteo, el nanostation tiene ip 192.168.1.20, y es por la ip que deberemos acceder a el para flashearlo
Para poder Flashear el dispositivo, hemos de configurar previamente la tarjeta de red de nuestro pc. Pondremos un rango ip 192.168.1.x y mascara de subred 255.255.255.0.
En este caso hemos puesto la ip 192.168.1.74 y mascara 255.255.255.0

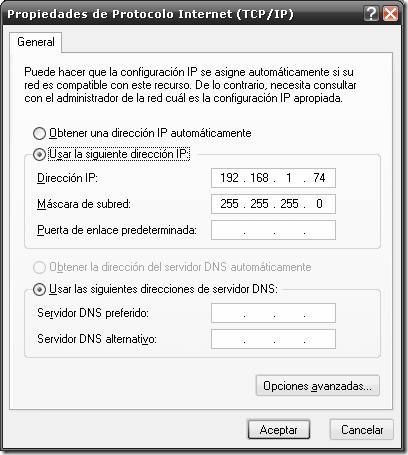

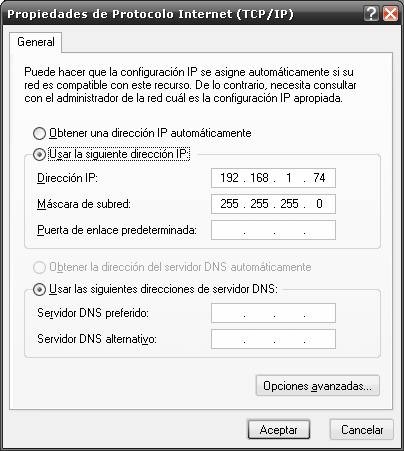

Figura 3 configuración la tarjeta de red de nuestro pc.
1-Firmware.
Lo descargamos de de la pagina de dd-wrt, download / ubiquiti / nanostation2
http://www.dd-wrt.com/dd-wrtv3/dd-wrt/downloads.html
necesitaremos los tres archivos:
Preparación.
Preparamos todos los cables y lo dejamos todo conectado y con alimentación.
Nos aseguramos que los leds de power y lan están encendidos. Power es alimentación.
Y lan nos indica que la conexión con nuestro pc es correcta.
Figura 4 indicadores de estado.
Flasheo
Abrimos una ventana de ms-dos (inicio > ejecutar > cmd).
Nos vamos a la carpeta en la que hemos descargado los archivos.
( En este caso hemos elegido C: para encontrarlo rápido )
Escribimos el siguiente texto:
Con Windows:
tftp –i 192.168.1.20 PUT NS2.dd-wrt.bin ( no pulsar intro aun )
Quitamos alimentación del nanostation. Yo lo hago sacando un poco el rj45 del mismo.
Pulsamos el botón de reset que se ve en la figura2.
SIN SOLTAR RESET le damos alimentación, contamos 12 segundos y sin soltar reset le damos a intro.
Cuando el led (LAN) empieza a parpadear rápidamente, soltamos reset y empieza la carga. Después de 12 segundos aproximadamente, en la ventana de ms-dos no dará el siguiente mensaje:
Transferencia terminada: 2462653 bytes en 11 segundos, 223877 bytes/s
Ahora empezarán a oscilar los leds izquierda –derecha – izquierda mientras esta instalándose el firmware que le hemos cargado. Tras 5 minutos cuando se queden los leds quietos y solo se queden encendidos PWR y LAN esta listo.
Ahora tenemos que acceder por la ip 192.168.1.1
Nos sale una ventana que nos pide el código de activación.
Introducimos el código, y se activa el firmware solo.
Figura5 dd-wrt instalado; solicitando código de activación.
